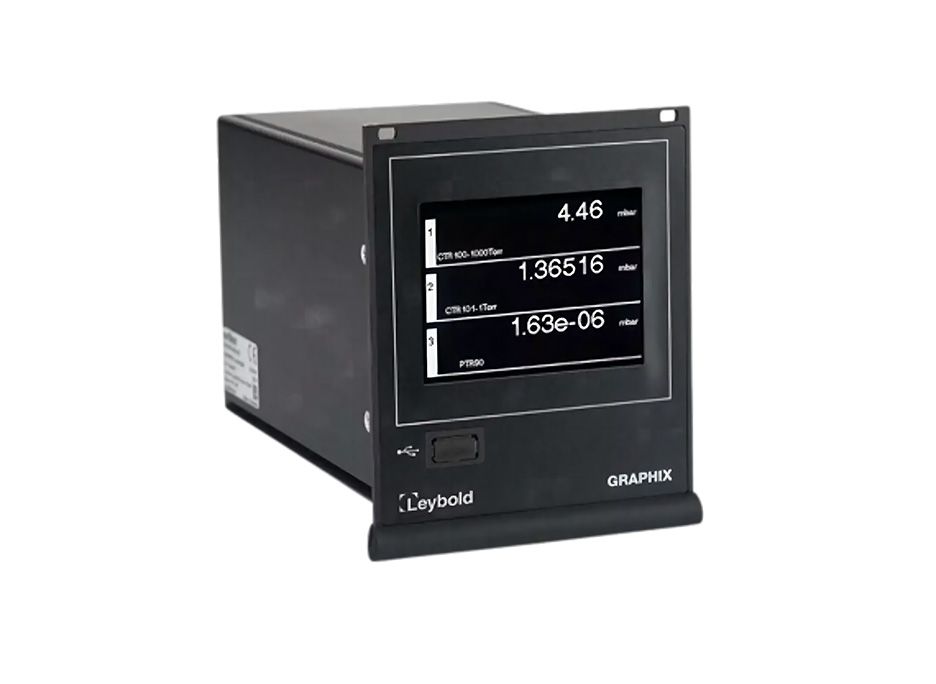

GRAPHIX 系列

GRAPHIX 真空控制器是一款通用控制器，用于連接有源真空傳感器，以在 10-10 mbar 至 2000 mbar 的范圍內直接測量壓力。這涵蓋了大多數真空流程的壓力讀取和控制，因此可用于多種應用。

這些有源真空計控制器是通用的 1、2 或 3 通道顯示屏和操作裝置，可持續顯示所有測量通道，適用于 THERMOVAC TTR 系列、CERAVAC CTR 系列的有源傳感器、DU 系列、PENNINGVAC PTR 系列和 IONIVAC ITR 系列的線性傳感器。

簡單直觀

借助 GRAPHIX 控制器，您可以輕松控制整個真空系統。使用簡單的即插即用解決方案，操作簡單。

3.5 英寸觸摸顯示屏，帶有直觀的菜單界面和測量數據的范圍圖形顯示，標配 3 線、大字體、圖表和大刻度盤。控制器可以配置每個真空計的輸入，以 mbar、torr、微米、帕或 psi 為單位進行讀取，還可以應用氣體修正系數來提供依賴氣體的儀表的真實壓力讀數。

備用有源真空計可以連接到控制器，您只需輸入電壓縮放比例和范圍，然后即可讀取輸出。

通用型

該裝置為通用裝置，具有 100-240 V 電源輸入，可輕松安裝到全球系統中。考慮到這一點，控制器可使用十種語言進行設置，以便所有用戶輕松使用，這些語言包括英語、德語、意大利語、法語、中文、日語等。控制器的安裝可以通過機架安裝 (1/4 19" 3 HU)，也可以簡單地放置在臺面上。

模擬和數字式

控制器具有模擬和數字接口（具有可調波特率），可集成到您的網絡中。它還具有板載數據記錄功能，可通過前置 USB 端口進行提取，以便在設備安裝在機架上時輕松訪問。還可以連接更多線性真空計，通過觸摸屏界面設置參數。

• 用于配置和實時測量數據的內部和外部數據記錄（正面的 USB 端口）
• 顯示范圍為 1 x 10-10 至 2000 mbar
• 3 個獨立的圖表記錄器為每個測量通道輸出 0 至 10 V（模擬輸出）
• RS 232 C/RS 485 C 接口，具有可調波特率
• 可以選擇以 mbar、torr、微米、帕或 psi 為單位進行顯示
• 3.5 英寸 TFT 觸摸顯示屏，具有直觀的用戶界面、緊湊的安裝和臺面外殼 (1/4 19" 3 HU)
